Reduzierung von Streulicht in VR und AR mit Magic Black™- und Vacuum Black™-Beschichtungen
1. Einleitung
Die Leistung von optischen Systemen für Virtual Reality (VR) und Augmented Reality (AR) wird stark von der Lichtsteuerung innerhalb ihrer komplexen optischen Architekturen beeinflusst. Eine der größten Herausforderungen bei der Entwicklung von leistungsstarken VR/AR-Systemen ist die Kontrolle von Streulicht, das Geisterbilder, Schleierblendung und Kontrastminderung verursachen kann, was letztlich die Bildqualität und das Benutzererlebnis beeinträchtigt.
Um diese Herausforderungen zu bewältigen, setzen Optikingenieure ultra-schwarze Beschichtungen ein, um unerwünschte Reflexionen in Schlüsselbereichen des Systems zu minimieren. Acktars Beschichtungen Magic Black und Vacuum Black bieten eine nahezu vollständige Lichtabsorption im sichtbaren (VIS) und nahen Infrarot (NIR) Spektrum und sind daher äußerst effektiv bei der Reduzierung von Streulichteffekten in VR/AR-Hardware.
In diesem Artikel werden die Ursachen von Streulicht in optischen VR/AR-Systemen, die Auswirkungen von Reflexionen auf die Leistung und technische Ansätze zur Minderung dieser Probleme durch ultraschwarze Beschichtungen untersucht.
2. Streulichtprobleme in optischen VR/AR-Systemen
VR/AR-Systeme bestehen in der Regel aus den folgenden optischen Komponenten:
- Wellenleiter (in AR-Smartglasses) oder Near-Eye-Displays (in VR-Headsets).
- Strahlteilende Kombinierer für erweiterte Overlays.
- Linsen und diffraktive Optiken für die Bildweiterleitung.
- Infrarot-Sensoren (IR) für die Bewegungsverfolgung.
- Tiefensensoren und Lidar-Module für die Umgebungskartierung.
Jedes dieser Elemente kann interne Reflexionen verursachen, die zu unerwünschten Lichtpfaden führen, die wiederum Folgendes bewirken:
- Ghosting-Artefakte: Licht, das zwischen optischen Oberflächen hin- und hergeworfen wird, kann falsche Bildrepliken erzeugen.
- Schleierblendung: Diffuse Reflexionen verringern den Kontrast und die Leistung bei dunklen Bildbereichen.
- Optisches Rauschen in Sensoren: Streulicht-IR-Reflexionen können die Positionsverfolgung und Lidar-Messungen beeinträchtigen.
- Reduzierter AR-Kontrast: Unerwünschte Reflexionen verringern die Lesbarkeit digitaler Overlays in Außenbereichen.
Streulichtquellen in VR- und AR-Optiken
Streulicht in VR/AR-Geräten hat mehrere Ursachen, darunter:
- Linsen- und Displayreflexionen
- Fresnel-Reflexionen an optischen Schnittstellen führen zu unerwünschten Sekundärbildern.
- Beispiel: Bei wellenleiterbasierten AR-Displays kann die Totalreflexion (TIR) dazu führen, dass das Licht mehrmals reflektiert wird, bevor es das Auge des Benutzers erreicht.
- Lichtleckage in IR-Sensoren
- VR-Bewegungsverfolgungssysteme basieren auf Infrarot-Emittern und -Kameras. Unbeschichtete Innenflächen reflektieren IR-Signale und verfälschen die Sensordaten.
- Beispiel: Bei Inside-Out-Tracking-Systemen verringern unerwünschte Reflexionen von Headset-Innenteilen die Tracking-Genauigkeit.
- Unerwünschte Streuung durch optische Komponenten
- Optische Gehäuse, strukturelle Stützen und Sensorgehäuse können Streuung verursachen.
- Beispiel: Lidar-basierte AR-Kartierungssysteme erfordern eine geringe Reflektivität, um fehlerhafte Punktwolkendaten zu vermeiden.
3. Technische Ansätze zur Reduzierung von Streulicht in VR/AR
Um Streulicht zu minimieren, setzen Ingenieure optische Oberflächenbehandlungen ein, wie z. B.:
- Antireflektierende Beschichtungen (ARCs): Nützlich zur Reduzierung von Reflexionen an der ersten Oberfläche, aber unwirksam zur Unterdrückung sekundärer interner Reflexionen.
- Strukturierte Oberflächen : Erhöhen die Lichtabsorption durch Mikrostrukturierung (wie optische Fäden, Hohlräume usw.), sind aber oft mechanisch instabil und nicht ausreichend
- Schwarze Dünnfilmbeschichtungen (z. B. Acktar Magic Black & Acktar Vacuum Black): Bieten Breitbandabsorption mit hoher Haltbarkeit, wodurch sie ideal für kompakte VR/AR-Systeme sind.
Acktars Magic Black & Vacuum Black für VR/AR-Anwendungen
Acktars ultra-schwarze Beschichtungen bieten:
- ~1 % Reflexionsgrad im VIS- und NIR-Bereich (500 nm – 1500 nm).
- Nicht partikulierende Oberflächen – entscheidend für in Reinräumen montierte Optik.
- Hohe Haltbarkeit bei minimaler Dicke (~5–10 µm) – ideal für kompakte Geräte.
- Temperatur- und Vakuumstabilität – geeignet für optische Hochleistungsmodule.
Beschichtungs -typ | Reflexionsgrad (VIS) | Reflexionsgrad (NIR) | Best Use Case |
Magic Black | < 0.98% | ~1.2% | Unterdrückung des sichtbaren Bereichs in VR-Optik |
Vacuum Black | < 1% | < 1.3% | NIR-Unterdrückung für IR-Sensoren und Tracking-Systeme |
4. Fallstudien: Reduzierung von Streulicht durch ultraschwarze Beschichtungen
Reduzierung von Geisterbildern in AR-Wellenleitern
In AR-Smartglasses wird das Licht durch beugende oder reflektierende Wellenleiter geleitet, bevor es an das Auge abgegeben wird. Sekundäre Reflexionen verursachen Geisterbilder und beeinträchtigen die Bildschärfe.
Lösung:
Die Anwendung von Magic Black auf Wellenleiter-Stützstrukturen und Montageelemente reduziert Lichtlecks und erhöht den Kontrast erheblich
Verbesserung der Genauigkeit von IR-Sensoren in VR-Tracking-Systemen
VR-Headsets verwenden Infrarotkameras und -strahler, um die Bewegungen des Benutzers zu verfolgen. Streustrahlung von Infrarotstrahlen verfälscht die Tracking-Daten und führt zu einer instabilen Positionierung.
Lösung:
Durch das Auftragen von Vacuum Black auf interne optische Gehäuse werden Streustrahlungen unterdrückt und Tracking-Fehler um 20–40 % reduziert, wie experimentelle Messungen zeigen.

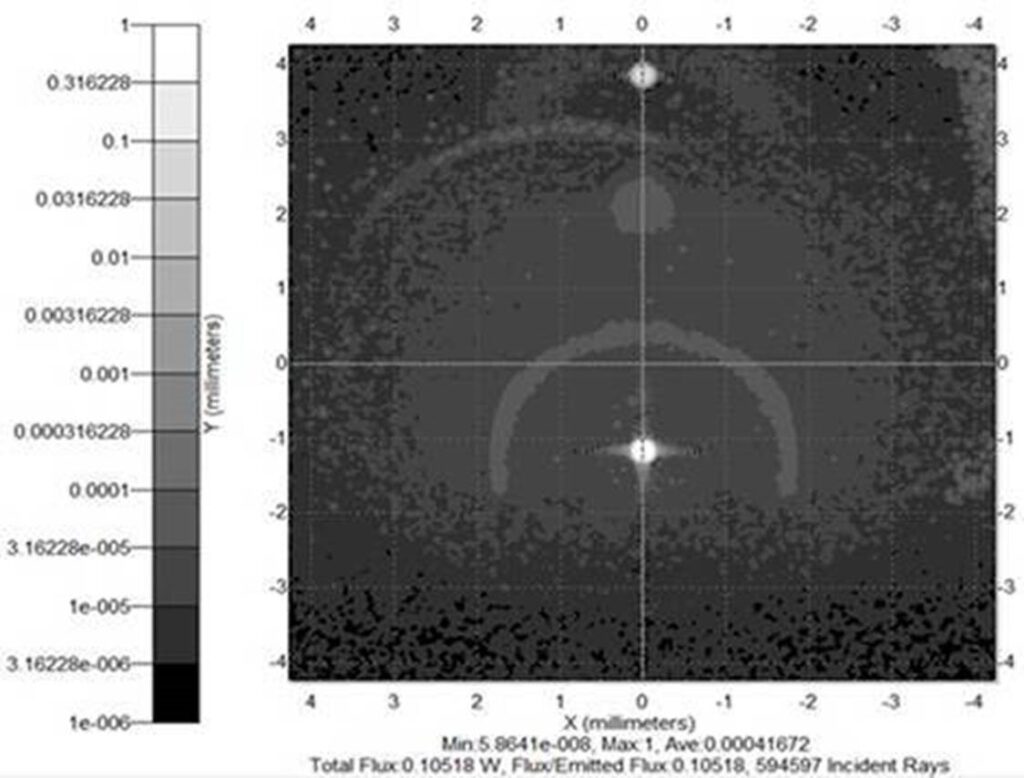

Example 1
Example 2
Kontrastverbesserung bei Head-up-Displays (HUDs) für AR
Outdoor-AR-Geräte wie Head-up-Displays (HUDs) leiden unter geringem Kontrast bei starkem Umgebungslicht.
Lösung:
Die Anwendung von Magic Black auf optische Gehäuse verbessert die Lesbarkeit digitaler Overlays um 25–50 %, wie in Prototypentests bestätigt wurde.
5. Empfehlungen für das Design optischer Systeme in VR/AR
Bewährte Verfahren zur Streulichtminderung
- Verwenden Sie ultraschwarze Beschichtungen auf allen nicht-optischen Innenflächen, um unerwünschte Reflexionen zu absorbieren.
- Verwenden Sie Vakuumschwarz in IR-basierten Tracking-Systemen, um die Signalintegrität zu verbessern.
- Optimieren Sie das mechanische Design, um direkte Lichtwege zu minimieren, die zu Streureflexionen beitragen.
- Integrieren Sie geschwärzte Blenden und Aperturblenden, die mit ultraschwarzen Folien beschichtet sind.
- Führen Sie Streulichtsimulationen in Zemax/TracePro/Fred/Lightlools oder anderen Programmen durch, bevor Sie die Hardwarekonfigurationen abschließen.
Fazit
Mit der Weiterentwicklung der VR- und AR-Technologien werden die Anforderungen an die optische Leistung immer anspruchsvoller. Das Streulichtmanagement ist ein entscheidender Faktor für die Verbesserung der visuellen Klarheit, der Sensorgenauigkeit und der Gesamtsystemleistung.
Durch die Integration von Acktars ultraschwarzen Beschichtungen wie Magic Black und Vacuum Black können Ingenieure höheren Kontrast, verbesserte Tracking-Stabilität und besseren immersiven Realismus in VR/AR-Geräten der nächsten Generation erzielen.
📩 Für technische Spezifikationen oder Musteranfragen wenden Sie sich an das F&E-Team von Acktar.
